ПАК DELC Мониторинг Устройство сбора данных и автоматизации (6DIN)

Программно-аппаратный комплекс (ПАК) «Мониторинг» представляет собой многофункциональное устройство обработки данных и автоматизации, предназначенное для комплексного контроля параметров окружающей среды и управления исполнительными устройствами.

Основные функции и возможности:

• Непрерывный мониторинг параметров окружающей среды с помощью встроенных и выносных датчиков
• Управление исполнительными устройствами через дискретные выходы и реле
• Автоматизация процессов на основе программируемых логических правил
• Удаленный мониторинг и управление через личный кабинет
• Резервное питание от встроенного Li-Ion аккумулятора
• Звуковое оповещение о событиях и авариях

Ключевые особенности:

• Универсальное питание 100-305 VAC / 135-430 VDC
• Компактное исполнение для монтажа на DIN-рейку (6 модулей)
• Комплексный мониторинг: температура, влажность, давление, освещенность, протечки, загазованность
• Многоуровневая система защиты и оповещения

Устройство предназначено для применения в системах промышленной автоматизации, охранно-пожарной сигнализации, мониторинга условий хранения на складах и серверных, телеметрии и других задачах, требующих надежного контроля параметров окружающей среды и автоматического управления оборудованием.

Устройство состоит из пластикового корпуса, в котором расположены:

• Основная плата управления с процессором и беспроводными модулями связи
• Дополнительная плата с датчиком CO
• Клеммные колодки для подключения внешних датчиков и исполнительных устройств
• Органы управления на лицевой панели:
  • Кнопка перезагрузки (Reset)
  • Кнопка программируемых действий (User button)
• Встроенные датчики:
  • Датчик угарного газа (CO)
  • Датчик вибрации (акселерометр)
  • Детектор наличия сетевого напряжения
• Выведенные интерфейсы:
  • Клеммы для подключения резистивного датчика протечки
  • Клеммы для подключения герконового датчика открытия двери
• Коммуникационные модули:
  • Wi-Fi модуль 802.11 b/g/n 2.4 ГГц
  • Ethernet контроллер 10/100 Mbit
• Система питания:
  • Импульсный источник питания широкого диапазона
  • Контроллер заряда Li-Ion аккумулятора
• Исполнительные устройства:
  • Выходное реле (~250VAC, 10A)
  • Опторазвязанный цифровой выход (30В/30мА)
  • Стабилизированный источник питания 5 VDC/150 мА
• Дополнительные компоненты:
  • ИК-приемопередатчик для работы с пультами ДУ
  • Звуковой оповещатель
  • Светодиодная индикация статуса работы

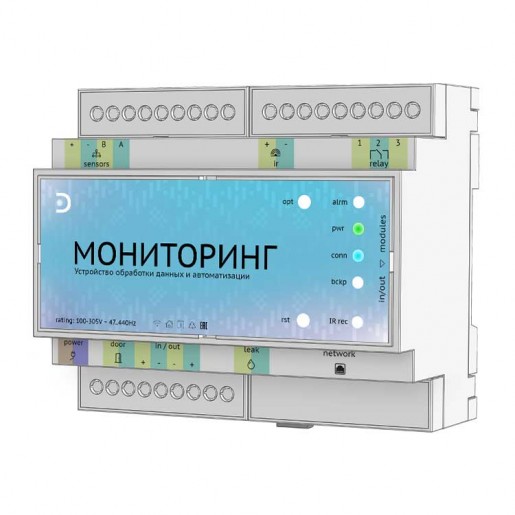

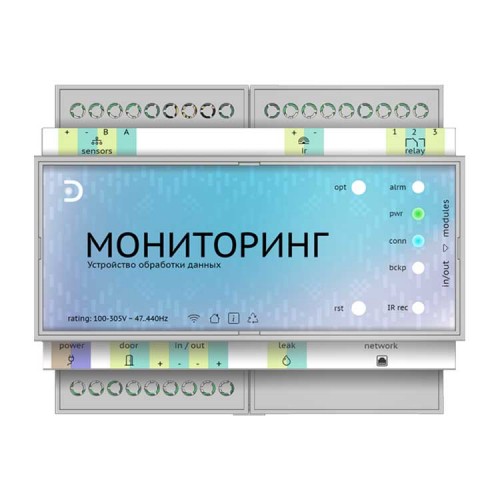

Корпус устройства предназначен для крепления на стандартную DIN-рейку шириной 35 мм. Лицевая панель содержит светодиодные индикаторы состояния и кнопки управления, а на тыльной стороне расположены клеммные колодки для подключения внешних цепей.
