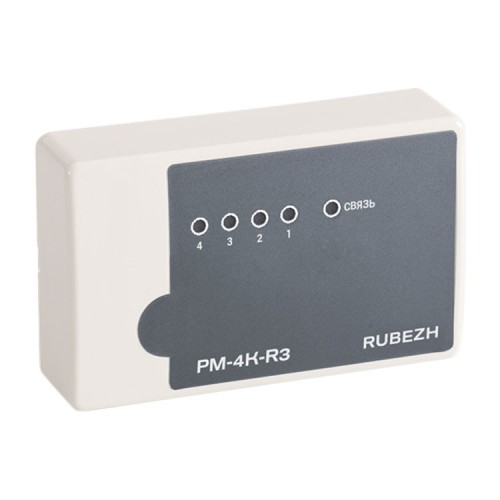

Рубеж РМ-4К-R3 адресный релейный модуль
Адресные релейные модули РМ-1К прот.R3 и РМ- 4К прот.R3 предназначены для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Функционально адресные релейные модули представляют собой дистанционно управляемые выходы напряжения питания. Релейные модули работают в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с помощью ПО «FireSec «Администратор».
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 2 исполнениях:
- РМ-1К – один выход (ВЫХ1);
- РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4).
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных);
- оповещателей светозвуковых (ОПОП124-7 либо аналогичных).
Модуль РМ-К контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.
Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной униполярной адресной линии связи.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Технические характеристики:
- Напряжение питания от 10,5 до 28,5 В
- Ток потребления РМ-К:
от адресной линии связи, не более 180 мкА
от источника питания (без учета нагрузки, подключенной к выходам), не более 5 мА
- Параметры релейных выходов:
ток, коммутируемый каждым релейным выходом, не более 2 А
ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более 5 А
- Ток контроля исправности цепи:
в выключенном состоянии выхода, не более 2 мА
во включенном состоянии выхода, не менее 10 мА до 210мА
- Габаритные размеры модуля, не более 125х78х37 мм
- Масса, не более 150 г
- Рабочий диапазон температур от -25 до +55°С
- Средний срок службы, не менее 10 лет
Компания ДЕЛК предлагает купить Рубеж РМ-4К-R3 адресный релейный модуль на выгодных условиях в Белгороде.
Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с помощью ПО «FireSec «Администратор».
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 2 исполнениях:
- РМ-1К – один выход (ВЫХ1);
- РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4).
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных);
- оповещателей светозвуковых (ОПОП124-7 либо аналогичных).
Модуль РМ-К контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.
Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной униполярной адресной линии связи.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Технические характеристики:
- Напряжение питания от 10,5 до 28,5 В
- Ток потребления РМ-К:
от адресной линии связи, не более 180 мкА
от источника питания (без учета нагрузки, подключенной к выходам), не более 5 мА
- Параметры релейных выходов:
ток, коммутируемый каждым релейным выходом, не более 2 А
ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более 5 А
- Ток контроля исправности цепи:
в выключенном состоянии выхода, не более 2 мА
во включенном состоянии выхода, не менее 10 мА до 210мА
- Габаритные размеры модуля, не более 125х78х37 мм
- Масса, не более 150 г
- Рабочий диапазон температур от -25 до +55°С
- Средний срок службы, не менее 10 лет
Компания ДЕЛК предлагает купить Рубеж РМ-4К-R3 адресный релейный модуль на выгодных условиях в Белгороде.
