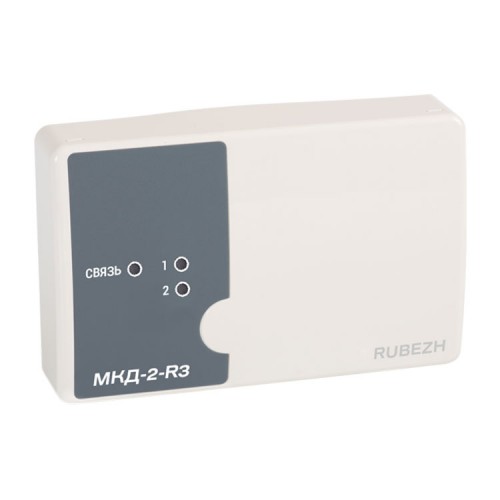

Рубеж МКД-2-R3 модуль контроля доступа
Модуль контроля доступа МКД-2 прот. R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.
Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.
Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.
Модуль МКД-2 прот.R3 предназначен для:
- питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
- приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
- управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
- контроля прохода.
Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:
- если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
- если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».
На плате модуля расположены три светодиода, отвечающие за состояние модуля:
- Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
- 1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).
Технические характеристики:
- Напряжение питания от 10 до 14 В
- Ток потребления от источника питания (без учета подключенных считывателей), не более 60 мА
- Максимальный ток, коммутируемый контактами релейного выхода, при напряжении:
30 В DC, не более 3 А
230 В AC, не более 3 А
- Максимальный постоянный ток, коммутируемый электронными ключами, при напряжении 30 В 500 мА
- Максимальная длина проводов линии связи модуля с исполнительным устройством, не более 50 м
- Максимальная длина проводов линии связи модуля со считывателем, не более 50 м
- Габаритные размеры модуля, не более 170х108х42 мм
- Масса, не более 200 гR3
Компания ДЕЛК предлагает купить Рубеж МКД-2-R3 модуль контроля доступа на выгодных условиях в Белгороде.
