Proxyma SR103-2GSM-SBK25-W (Ретро) Ретранслятор

СОСТАВ КОМПЛЕКТА:

Внимание! Аккумулятор в комплект НЕ входит!
- Ретранслятор SR103-2GSM "Ретро";
- Блок питания PS-1215;
- Бокс установочный металлический.

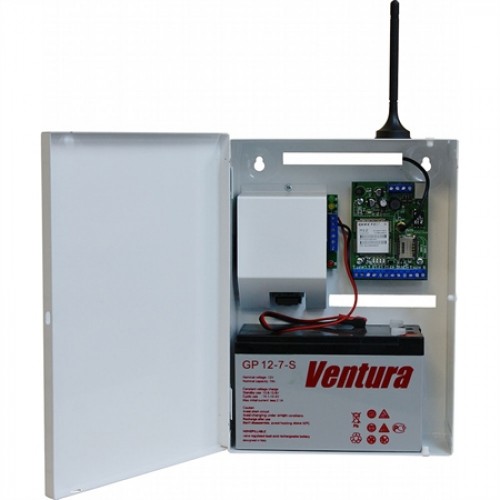

Предназначен для приема данных от контрольных панелей любых производителей и последующей передачи на пульт централизованного наблюдения в GSM канале, в металлическом боксе белого цвета, укомплектован блоком питания PS-1215. Исполнение для установки аккумулятора 7 А/ч

Габаритные размеры (ВШГ): 255х182х70 мм



В ПОСЛЕДНЕЙ ВЕРСИИ ПРОШИВКИ:
1. Возможность настройки автоматических тестов не зависимых от настроек внешнего ретранслируемого прибора;
2. Возможность подключения простых круглосуточных шлейфов (без резисторов);
3. Возможность задания любого кода события любому шлейфу (список прилагается);
4. Удалённое конфигурирование;
5. Замена кода объекта, не изменяя настройки материнского прибора;
6. Возможность подключения Ethernet-модуля;
7. Ретрансляция событий с любого прибора, имеющего ТфОП вход и работающего в формате Contact ID.
Устройство Ретранслятор "Ретро" SR103-2GSM предназначено для применения в системах передачи извещений охранно-пожарной и тревожной сигнализации. "Ретро" осуществляет прием извещений в формате Ademco Contact ID от внешних ППК или УОО (Устройство Оконечное Объектовое) других производителей по интерфейсу двухпроводной телефонной линии и последующую передачу принятых извещений на УОП ПЦН (Устройство Оконечное Пультовое Пульта Централизованного Наблюдения).
"Ретро" поддерживает обмен информацией с УОП по каналу мобильной сотовой связи GSM 900/1800, коммутируемому телефонному каналу сети общего пользования (ТфОП), а также по сети Интернет с помощью Ethernet-модуля SNM-100 производства компании "Проксима".
"Ретро" является программируемым устройством. В конфигурации "Ретро" определяются:
- типы используемых каналов для связи с УОП;
- протоколы передачи данных;
- адреса серверов;
- номера телефонов дозвона;
- порядок и временные характеристики контроля каналов;
- номер объекта.
ХАРАКТЕРИСТИКИ И ПРИНЦИП РАБОТЫ:
"Ретро" использует для обмена с УОП один канал GSM с поддержкой двух SIM-карт, один телефонный канал ТФОП.
Использование конкретного типа канала для связи с УОП и протоколов передачи извещений по нему определяется в конфигурации "Ретро".
"Ретро" поддерживает следующие протоколы обмена УОО-УОП:
- канал GSM: Ademco Contact ID (голос); Аргус-СТ (CSD), Pro-Net, SIA-IP (TCP/GPRS);
- канал ТФОП: Ademco Contact ID;
- выделенная линия Интернет (при подключенном SNM-100 Ethernet-модуле).
"Ретро" может обслуживать до 6 направлений доставки, резервирующих друг друга. Направления имеют приоритеты по номерам, наиболее высокий приоритет у НД №1. В процессе работы УОО выполняет мониторинг работоспособности направлений доставки извещений и, в случае отказа, производит автоматический переход на резервное НД по заданной в конфигурации стратегии. Если извещение передано хотя бы по одному из НД, оно считается доставленным.
Электрическое и функциональное сопряжение "Ретро" с абонентской телефонной линией соответствует ГОСТ 25007-81. Допустимый уровень вызывного сигнала – от 20 до 110 В.
Электропитание "Ретро" осуществляется от источника постоянного тока напряжением 12В, средний потребляемый ток не превышает 300 мА.
"Ретро" предназначено для эксплуатации в помещении при температуре от –20 до +35 °C, относительной влажности воздуха до 90% при температуре 298 К (+25 °C).
ПОДКЛЮЧЕНИЕ:
1. Подключите кабель программирования к разъему PC.
2. Подключите выход телефонной линии внешнего приемно-контрольного прибора оборудованного дозвонщиком к LINE. Полярность не имеет значения.
3. Установите SIM-карту в один или оба сим-холдера, контактами вниз в соответствии с положением ключа (срезанного угла) карты.
4. Подключите питание к клеммам 12В.
Описание работы "Ретро" в режиме ретрансляции извещений.
"Ретро" в режиме ретрансляции извещений ожидает поступления извещения от внешнего приемно-контрольного прибора по интерфейсу двухпроводной телефонной линии (клеммы 8). Определив «поднятие трубки» со стороны внешнего устройства, "Ретро" выполняет прием извещения от него и затем передает принятое извещение на пульт, по адресам и протоколам, указанным в конфигурации "Ретро".
"Ретро" ведет энергонезависимую очередь (журнал) поступающих извещений емкостью до 1400 записей, предотвращая возможность потери принятых от внешнего устройства извещений в случае временной неисправности связи, отказов пульта или отключения питании "Ретро". В журнале также фиксируются дата/время приема извещения от внешнего устройства и передачи его на Пульт.
Количество аналоговых шлейфов 4 ШС
Канал связи с ПЦН Телефонный канал сети общего пользования (ТфОП)
Канал связи с ПЦН GSM-канал
Канал связи с ПЦН Ethernet (при подключении Ehernet-модуля)
Форматы передачи извещений в ТфОП Ademco ContactID
Форматы передачи извещений в GSM Ademco ContactID, CSD, GPRS
Максимальное количество получателей 1
Максимальное количество направлений доставок 6
Количество программируемых тамперов 4
Количество выходов типа Открытый коллектор (ОК) Нет
Возможность подключения Ethernet-модуля Да
Удаленное конфигурирование Да
Функция удаленной прослушки Нет
Возможность подключения считывателя Touch Memory (TM) Нет
